扁平軟電纜YBPJ -3*70+J
扁平軟電纜YBPJ -3*70+J為特殊場合設計制造的，如起重機械、行車等，電纜彎曲時不打結，折疊整齊。 扁平軟電纜YBPJ -3*70+J按有關標準組織銷售，適用交流額定電壓UO/U為600/1000V 450V/750V及以下的移動式電器設備中。扁型結構特別適用于頻繁彎曲的場合，不扭結，折疊整齊，如起重機械，行車，YB，YBF，YBZ三大類產品均能滿足各種場合的需要。
扁平軟電纜YBPJ -3*70+J使用于工作電壓450/750V以下，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等。具有以下特點：J緣和護套等用丁腈復合物。提高電纜柔軟特性及防腐耐寒等性能。可按顧客需要，在線芯兩側增加鋼絲繩或其他承力元件。
二、產品用途：
扁平軟電纜YBPJ -3*70+J使用于工作電壓450/750V以下，環境溫度-40~70℃的起重、運輸、機械、電氣、礦山、等行業各種移動動力裝置的電源連接及控制信號照明等.
扁平軟電纜YBPJ -3*70+J特點及用途:扁電纜適用于交流額定電壓0.6/1KV及以下固定敷設用動力傳輸線或移動電器用連接電纜，產品具有耐熱輻射、耐寒、耐酸堿及腐蝕性氣體、防水等特性，電纜結構柔軟，輻射方便，高溫(高寒)環境下電氣性能穩定，抗老化性能突出，使用壽命長，廣泛用于冶金、電力、石化、電子、汽車制造等行業； 扁電纜執行標準 阻燃耐火特性試驗執行GB12666-90要求； 三：產品特點： 1． 交流額定電壓：
U0/U 0.6/1KV ，
Uo/U=450V/750V
Uo任一主導體和地之間電壓有效值
U任二相導體之間有效值
使用電壓：
交流系統：<1.1額定電壓
直流系統：<1.5額定電壓
高工作溫度： 180℃
低環境溫度：固定敷設-60℃ ；
線芯長期工作溫度：≤65℃ 2． 扁電纜安裝敷設溫度應不低于-25℃； 3． 電纜允許彎曲半徑：電纜小為電纜外徑的10倍。
4、產品標準： Q/32028AQ001-91
 |
 |
下圖中圖片為鋼絲加強型YFBPG 3*8*1電纜 為特種型號規格電纜，如有其他特殊規格定做的請?zhí)峁悠贰?br style="padding: 0px; margin: 0px;" />
四、 扁平電纜產品M稱、用途：
| 型號 | M稱 | 允許溫升 | 適用范圍 |
| YBP-J | 天然丁苯J緣和護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YFBPG | 天然丁苯J緣和氯丁護套鋼絲加強型銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 |
| YBP | 天然丁苯J緣和護套銅絲屏蔽扁電纜 | 70°C | 室內無油污場所 |
| YB | 天然丁苯J緣和護套扁平軟電纜 | 70°C | 室內無油污場所 |
| YBFP | 天然丁苯J緣和氯丁護套銅絲屏蔽扁電纜 | 70°C | 室外及有油污場所 電纜具有不延燃性 |
| YBF | 天然丁苯J緣和氯丁護套扁平軟電纜 | 70°C | |
| 型號M稱主要用途YB移動扁形橡套電纜作室內起重運輸機械電源線YBF非延燃性移動扁平形橡套電纜適用于戶外接觸油污場合具有耐氣候性和非延燃性YBZ阻燃性扁形橡套電纜同YBF具有阻燃性 | 型號截面mm2芯數YB1.5-2.53、4、5、7、8、10、12YBF4-63、4、5YBZ25-703、4 |

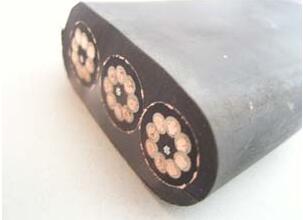

五、 扁平電纜產品截面示意圖：
六、 扁平電纜技術參數：
| 規格 | 導體結構 | 電纜參考數據 | 20°C小J緣電阻MΩ | ||||
| 外徑上限（寬度×厚度） | 近似重量 | 20°C大直流電阻 | |||||
| 芯數×截面積mm2 | 根數、直徑mm | YB YBF YBZ mm |
YB YBF YBZ Kg/Km |
不鍍錫 Ω/KM |
鍍錫 Ω/KM |
YB YBF | YBZ |
| 3×4 | 56/0.30 | 19.6×8.9 | 285 | 4.95 | 5.09 | 50 | 400 |
| 3×6 | 84/0.30 | 22.0×9.9 | 380 | 3.30 | 3.39 | ||
| 3×10 | 84/0.40 | 27.5×12.0 | 615 | 1.91 | 1.95 | ||
| 3×16 | 126/0.40 | 31.1×13.3 | 830 | 1.21 | 1.24 | ||
| 3×25 | 196/0.40 | 38.3×15.8 | 1230 | 0.78 | 0.795 | ||
| 3×35 | 276/0.40 | 42.8×17.6 | 1605 | 1.554 | 0.565 | 40 | 300 |
| 3×50 | 396/0.40 | 49.2×20.0 | 2205 | 0.386 | 0.393 | ||
| 3×70 | 360/0.50 | 55.6×22.5 | 2965 | 0.272 | 0.277 | ||
