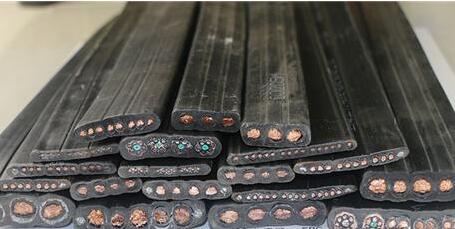

H07VVH6-F扁電纜H05VVH6-F扁平軟電纜
H07VVH6-F扁電纜用于中型機械設備和在某一部分需要高度彎曲的地方。他們可作為電力和控制電纜，用于干燥，潮濕環境中，尤其適用于起重設備，處理系統，機床等的使用中。
標準及認證
HD 359 S3, BS EN 50214, IEC 60332-1, CSA C22.2 N° 49, UL 62
電纜結構
- 柔軟的裸銅或鍍錫銅導體
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- PVCJ緣T12遵循VDE 0207D4部分
- 色彩編碼遵循VDE-0293-308
- PVC護套TM2遵循VDE 0207D5部分
技術特性
-工作電壓:
H07VVH6-F: 450/700 V
-測試電壓:
H07VVH6-F: 2.5 KV
-彎曲半徑: 10 × cable Ø
-應用時的工作溫度: - 5o C to + 70o C
-靜態時可承受的溫度 :-40o C to +70o C
-阻燃:遵循VDE 0472D804部分, IEC 60332-1BJ測試
-J緣電阻: 20 MΩ x km
電纜參數
| 線規 | 芯數 x 導體截面積 # x mm2 |
標稱J緣厚度
mm
|
標稱護套厚度
mm
|
標稱外徑
mm
|
標稱銅的重量
kg/Km
|
標稱電纜重量
kg/Km
|
| H05VVH6-F | ||||||
| 18(24/32) | 4 x 0.75 | 1.2 | 0.6 | 4.2 x 12.6 | 29 | 90 |
| 18(24/32) | 8x 0.75 | 1.2 | 0.6 | 4.2 x 23.2 | 58 | 175 |
| 18(24/32) | 12x 0.75 | 1.2 | 0.6 | 4.2 x 33.8 | 86 | 260 |
| 18(24/32) | 18x 0.75 | 1.2 | 0.6 | 4.2 x 50.2 | 130 | 380 |
| 18(24/32) | 24x 0.75 | 1.2 | 0.6 | 4.2 x 65.6 | 172 | 490 |
| 17(32/32) | 4 x 1.00 | 1.4 | 0.7 | 4.4 x 13.4 | 38 | 105 |
| 17(32/32) | 5×1.00 | 1.4 | 0.7 | 4.4 x 15.5 | 48 | 120 |
| 17(32/32) | 8 x 1.00 | 1.4 | 0.7 | 4.4 x 24.8 | 77 | 205 |
| 17(32/32) | 12x 1.00 | 1.4 | 0.7 | 4.4 x 36.2 | 115 | 300 |
| 17(32/32) | 18x 1.00 | 1.4 | 0.7 | 4.4 x 53.8 | 208 | 45 |
| 17(32/32) | 24x 1.00 | 1.4 | 0.7 | 4.4 x 70.4 | 230 | 590 |
| H07VVH6-F | ||||||
| 16(30/30) | 4 x1.5 | 1.5 | 0.8 | 5.1 x 14.8 | 130 | 58 |
| 16(30/30) | 5 x1.5 | 1.5 | 0.8 | 5.1 x 17.7 | 158 | 72 |
| 16(30/30) | 7 x1.5 | 1.5 | 0.8 | 5.1 x 25.2 | 223 | 101 |
| 16(30/30) | 8 x1.5 | 1.5 | 0.8 | 5.1 x 27.3 | 245 | 115 |
| 16(30/30) | 10 x1.5 | 1.5 | 0.8 | 5.1 x 33.9 | 304 | 144 |
| 16(30/30) | 12 x1.5 | 1.5 | 0.8 | 5.1 x 40.5 | 365 | 173 |
| 16(30/30) | 18 x1.5 | 1.5 | 0.8 | 6.1 x 61.4 | 628 | 259 |
| 16(30/30) | 24 x1.5 | 1.5 | 0.8 | 5.1 x 83.0 | 820 | 346 |
| 14(30/50) | 4 x2.5 | 1.9 | 0.8 | 5.8 x 18.1 | 192 | 96 |
| 14(30/50) | 5 x2.5 | 1.9 | 0.8 | 5.8 x 21.6 | 248 | 120 |
| 14(30/50) | 7 x2.5 | 1.9 | 0.8 | 5.8 x 31.7 | 336 | 168 |
| 14(30/50) | 8 x2.5 | 1.9 | 0.8 | 5.8 x 33.7 | 368 | 192 |
| 14(30/50) | 10 x2.5 | 1.9 | 0.8 | 5.8 x 42.6 | 515 | 240 |
| 14(30/50) | 12 x2.5 | 1.9 | 0.8 | 5.8 x 49.5 | 545 | 288 |
| 14(30/50) | 24 x2.5 | 1.9 | 0.8 | 5.8 x 102.0 | 1220 | 480 |
| 12(56/28) | 4 x4 | 2.5 | 0.8 | 6.7 x 20.1 | 154 | 271 |
| 12(56/28) | 5 x4 | 2.5 | 0.8 | 6.9 x 26.0 | 192 | 280 |
| 12(56/28) | 7 x4 | 2.5 | 0.8 | 6.7 x 35.5 | 269 | 475 |
| 10(84/28) | 4 x6 | 3.0 | 0.8 | 7.2 x 22.4 | 230 | 359 |
| 10(84/28) | 5 x6 | 3.0 | 0.8 | 7.4 x 31.0 | 288 | 530 |
| 10(84/28) | 7 x6 | 3.0 | 0.8 | 7.4 x 43.0 | 403 | 750 |
| 8(80/26) | 4 x10 | 4.0 | 1.0 | 9.2 x 28.7 | 384 | 707 |
| 8(80/26) | 5 x10 | 4.0 | 1.0 | 11.0 x 37.5 | 480 | 1120 |
| 6(128/26) | 4 x16 | 5.6 | 1.0 | 11.1 x 35.1 | 614 | 838 |
| 6(128/26) | 5 x16 | 5.6 | 1.0 | 11.2 x 43.5 | 768 | 1180 |
