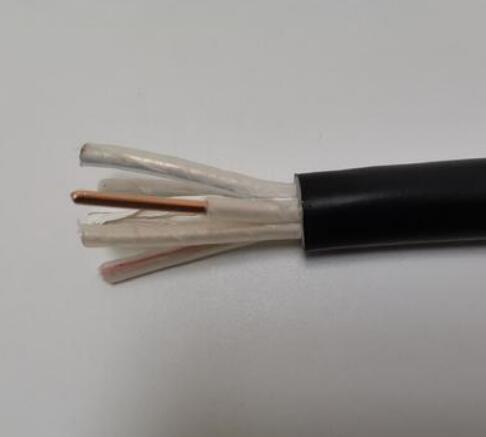

一：產品特點及用途:
本產品具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和短路故障，因此，在火災發生時，有利于減少損失，低煙無鹵型電纜屬于環保電纜，尤其適用于對消防要求較高的電力、大型建筑、鐵路、船舶等行業。
二：產品執行標準
耐火特性符合GB12666.6-90要求(IEC331)
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
2． zui高長期工作溫度：阻燃聚氯乙烯絕緣和護套70℃和105℃
氟塑料絕緣和護套200℃和260℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和120℃
3． zui低環境溫度：阻燃聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃
4． 耐火特性：
符合IEC331規定
火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流
符合GB12666.6-A類
火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流
符合GB12666.6-B類
火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流
5．電纜安裝敷設溫度不低于0℃
6．敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍
鎧裝電纜不小于電纜外徑12倍
氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍
四：基本型號及名稱
1.耐火電力電纜
表1
型號
產品名稱
NH-VV
阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-FF
氟塑料絕緣和護套耐火控制電纜
NH-VDVD
低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-YDYD
低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜
備注：鎧裝電纜型號后加22
2.耐火控制電纜
型號
產品名稱
NH-KVV
阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVVP
阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVVP2
阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KFF
氟塑料絕緣和護套耐火控制電纜
NH-KFFP
氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KFFP2
氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜
NH-KVDVD
低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜
NH-KVDVDP
低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KVDVDP2
低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KYDYD
低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜
NH-KYDYDP
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KYDYDP2
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜
NH-KYJV
交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜
NH-KYJVP
交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜
NH-KYJVP2
交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜
備注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式。
五：代號名稱和含義
項目 代號
說明
耐火特性
NH
耐火電纜A或B
系列代號
K
控制電纜
絕緣材料
V
聚氯乙烯、阻燃聚氯乙烯
Y
聚乙烯
YD
低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴)
YJ
交聯聚乙烯
F
氟塑料分200℃和260℃兩種
護套材料
V
聚氯乙烯、阻燃聚氯乙烯
F
氟塑料 分200℃和260℃兩種
YD
低煙無鹵聚烯烴
屏蔽材料
P
銅絲編織屏蔽
P2
銅帶繞包屏蔽
P3
鋁塑繞包屏蔽
鎧裝材料
22
鋼帶鎧裝聚氯乙烯護套
32
鋼絲鎧裝聚氯乙烯護套
導體結構
A
單股導體
B
7股絞合導體
R
多股絞合導體
表2
六：主要技術指標
性能項目
單位
技術指標
20℃導體直流電阻≤
Ω/km
參照表
試驗電壓
3.5/5min
絕緣電阻
MΩ/km
500
