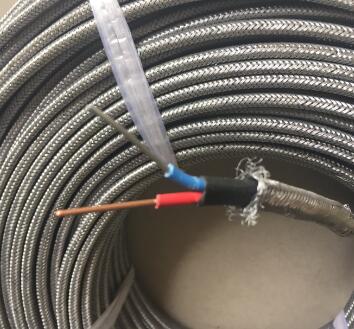

高溫補償導線AKFFPXR-2*2*1.5
高溫補償導線AKFFPXR-2*2*1.5為熱電偶專用的高溫連接線。高溫補償導線AKFFPXR-2*2*1.5具有優良的耐腐蝕性能，幾乎不溶于任何有機溶劑，可耐油、耐酸堿等；具有優良的電J緣性能，不吸潮，J緣電阻大；具有阻燃性能。
一、產品執行標準 ：高溫補償導線AKFFPXR-2*2*1.5 按照GB/T4989標準制造。
二、型號
|
型號 |
M稱 |
|
AKFFPXR200 |
K型熱電偶專用高溫屏蔽電纜 |
|
ANFFPXR200 |
N型熱電偶專用高溫屏蔽電纜 |
|
AEFFPXR200 |
E型熱電偶專用高溫屏蔽電纜 |
|
AJFFPXR200 |
J型熱電偶專用高溫屏蔽電纜 |
|
ATFFPXR200 |
T型熱電偶專用高溫屏蔽電纜 |
三、使用特性
1、工作溫度：電纜導體長期工作溫度為200℃。
2、彎曲半徑：電纜彎曲半徑不低于電纜外徑的10倍。
3、阻燃特性：符合GB19666-2005。
三、產品結構示意圖：
四、性能參數表
|
項目 |
單位 |
技術指標 |
|
J緣電阻 |
MΩ |
25 |
|
電壓試驗 |
V |
500V 1min 不擊穿 |
五、結構尺寸
|
型號 |
規格 |
參考外徑 mm |
|
AKFFPXR200（Kx） |
1*2*0.5 |
5.0±1.0 |
|
1*2*1.0 |
5.8±1.0 |
|
|
1*2*1.5 |
6.7±1.0 |
|
|
1*2*2.0 |
7.2±1.0 |
|
|
2*2*0.5 |
7.7±1.0 |
|
|
2*2*1.0 |
9.2±1.0 |
|
|
2*2*1.5 |
10.8±1.0 |
|
|
2*2*2.0 |
11.7±1.0 |
|
|
3*2*0.5 |
8.4±1.0 |
|
|
3*2*1.0 |
10.0±1.0 |
|
|
3*2*1.5 |
11.8±1.0 |
|
|
3*2*2.0 |
12.8±1.0 |
|
|
4*2*0.5 |
9.1±1.0 |
|
|
4*2*1.0 |
10.8±1.0 |
|
|
4*2*1.5 |
12.8±1.0 |
|
|
4*2*2.0 |
13.9±1.0 |
